一、組成與防腐機理的差異

1.無機硅酸鋅車間底漆

以正硅酸乙酯為基料，鋅粉為核心防銹成分(含量通?！?0%)，輔以惰性填料、溶劑等組成雙組份體系。其防腐機理基于鋅粉的陰極保護作用：鋅作為活性金屬優先被腐蝕，

形成致密的氧化鋅層，阻斷水、氧氣對鋼材的侵蝕。

2.磷酸鋅底漆

以環氧樹脂為成膜物質，磷酸鋅為緩蝕劑(不含重金屬鋅粉)，屬于雙組份環氧體系。磷酸鋅通過水解釋放磷酸根離子，與金屬表面反應生成難溶的磷酸鹽鈍化膜，抑制電化學腐蝕。

核心差異：無機硅酸鋅依賴鋅粉的犧牲陽極效應，而磷酸鋅底漆通過化學鈍化實現防護，兩者防腐路徑截然不同。

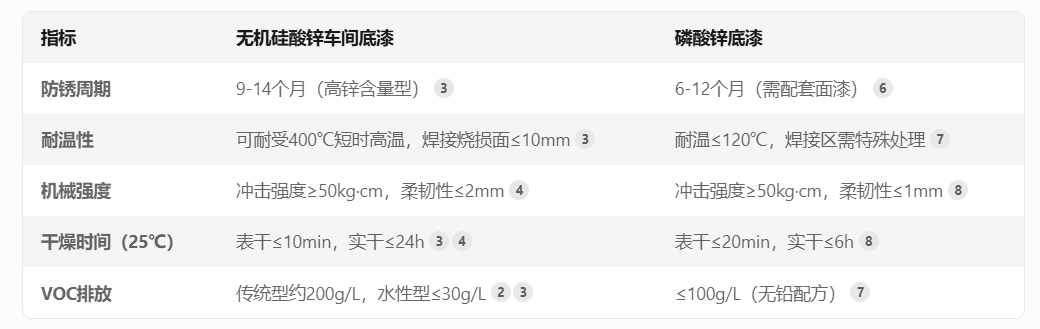

二、性能參數的對比分析

關鍵性能差異：無機硅酸鋅在耐高溫、長效防銹方面優勢顯著，而磷酸鋅底漆在柔韌性和施工便捷性上更優。

三、應用場景的分野

1.無機硅酸鋅車間底漆

重工業領域：造船廠鋼材預處理流水線(占全球船廠使用量的85%以上)

特殊環境：海上平臺、橋梁鋼結構等需承受海洋大氣腐蝕的場合

焊接工藝需求：焊接燒損率比環氧體系降低40%，適合自動化焊接生產線

2.磷酸鋅底漆

機械制造：工程機械、機床等需要頻繁機械加工的部件

環保敏感區：城市軌道交通、食品級儲罐等禁用重金屬的領域

復雜基材：對鑄鐵件、鑄鋼件的附著力優于富鋅體系

四、施工與配套的注意事項

1.無機硅酸鋅施工特性

?必須噴砂至Sa2.5級，膜厚控制20±5μm

?濕度敏感：相對濕度需≥40%以保證水解固化反應

?配套體系：與環氧云鐵中間漆、氟碳面漆兼容性最佳

2.磷酸鋅底漆施工要點

?表面處理可降至St2.5級，適應性更廣

?混合比例嚴格(7:1重量比)，活化期長達48小時

?配套限制：不可與醇酸樹脂類涂料直接疊加

五、環保與經濟效益對比

1.無機硅酸鋅的鋅粉沉降問題導致材料利用率僅60%-70%，但水性化技術使VOC減排90%;

2.磷酸鋅底漆因不含鋅粉，減少焊接煙塵危害，符合ISO 12944-5:2019的C4以上腐蝕環境要求;

3.全生命周期成本分析顯示：在20年維護周期內，無機硅酸鋅體系總成本比磷酸鋅體系低12%-15%。

無機硅酸鋅車間底漆適用于高腐蝕、高溫焊接的重工業場景，而磷酸鋅底漆更適配環保要求嚴格、機械強度需求高的民用領域。2025年行業數據顯示，兩類產品市場份額分別占車間底漆總量的52%和28%，其余為環氧富鋅等過渡型產品。建議選型時綜合考量防腐年限、施工條件及ESG(環境、社會、治理)要求，必要時可進行加速腐蝕試驗驗證。
